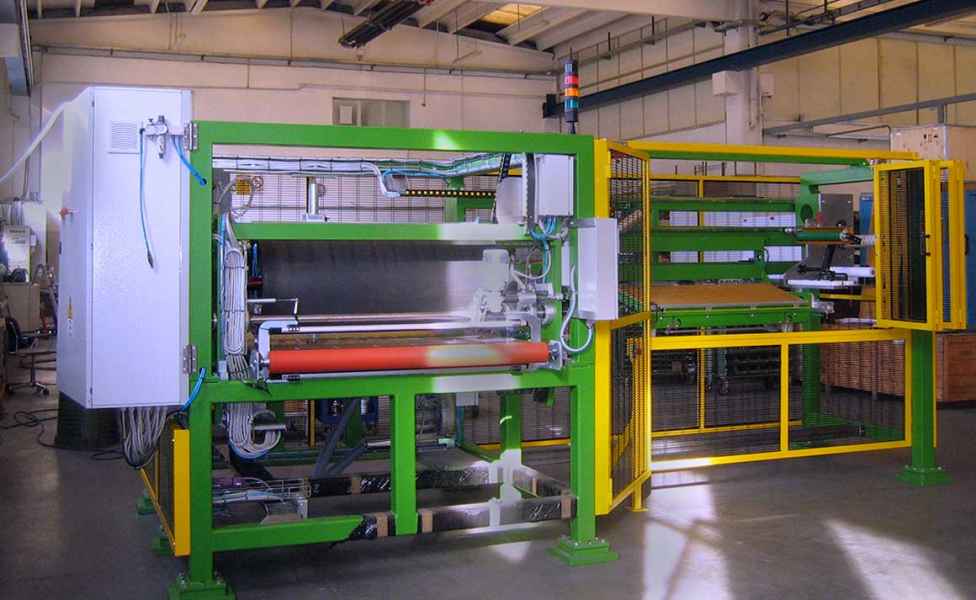

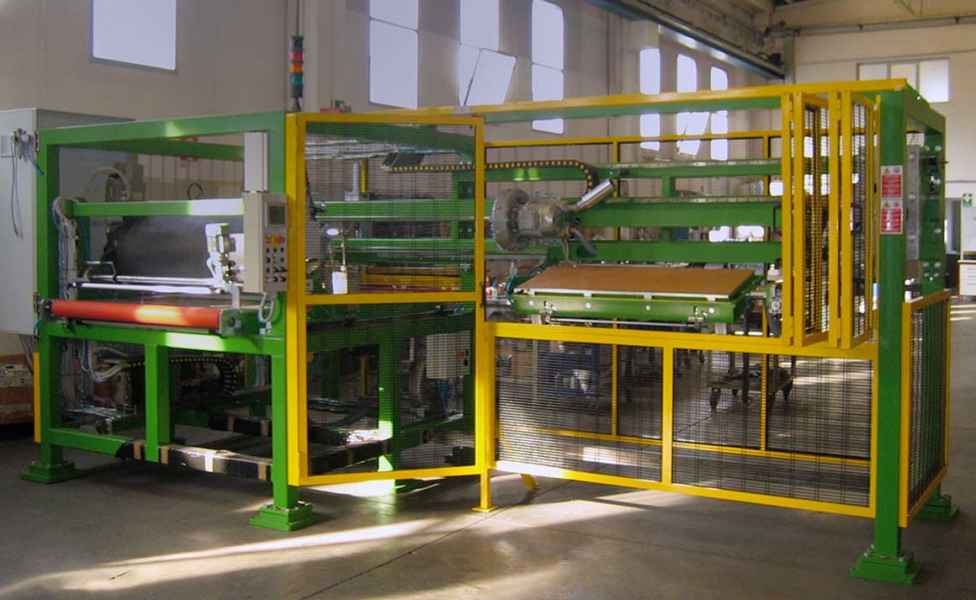

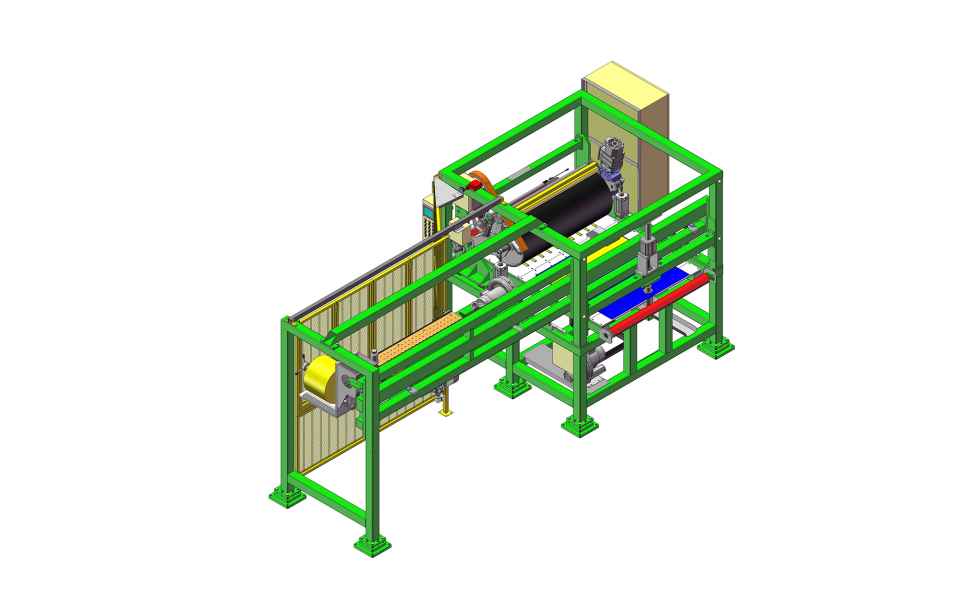

Modulo di giunzione lamiere in alluminio

Adatta per eseguire una giunzione tra lamiere in alluminio senza l’utilizzo delle classiche graffette ma con il nastro biadesivo. Utilizzata nel settore siderurgico.

Dati tecnici:
  • Velocità operativa max: 120 m/1’
  • Spessore materiale: 0,14 ÷ 0,4 mm
  • Fascia utile di lavoro: 700-1100mm
  • Tempo utile di giunzione: circa 20 sec
  • Tiro su materiale in lavorazione: 15 ÷ 30 N/mm2

Il modulo è costituito da:

  • Struttura principale di supporto completa di carterature di protezione;
  • Tavolo in esecuzione robusta per il sostegno e l’appoggio della lamina in fase di giunzione, provvisto di una zona aspirante per mantenere il materiale fermo in posizione (in particolare durante la fase di stesura del nastro adesivo);
  • Dispositivo a corsa trasversale per la stesura ottimizzata del foglio biadesivo sulla prima lamina;
  • Stazionamento fuori linea per le operazioni di servizio e di preparazione del foglio di adesivo pretagliato e posizionato;
  • Dispositivo a carrello con rullo speciale di presa, pinzatura ed allineamento della nuova lamina, trasporto in posizione e deposito sulla zona adesivizzata con pressionatura di contatto per assicurare forte e solida presa;
  • Dispositivo trasversale di allineamento lamina con comando manuale;
  • Gruppo di punzonatura a comando pneumatico a tranciamento per esecuzione foro centrale di riferimento sulla lamina in uscita per segnalazione giunzione lungo il percorso (con raccoglitore sfridi integrato);

Apparecchiatura elettrica e pneumatica per il comando e controllo del gruppo inclusa.
