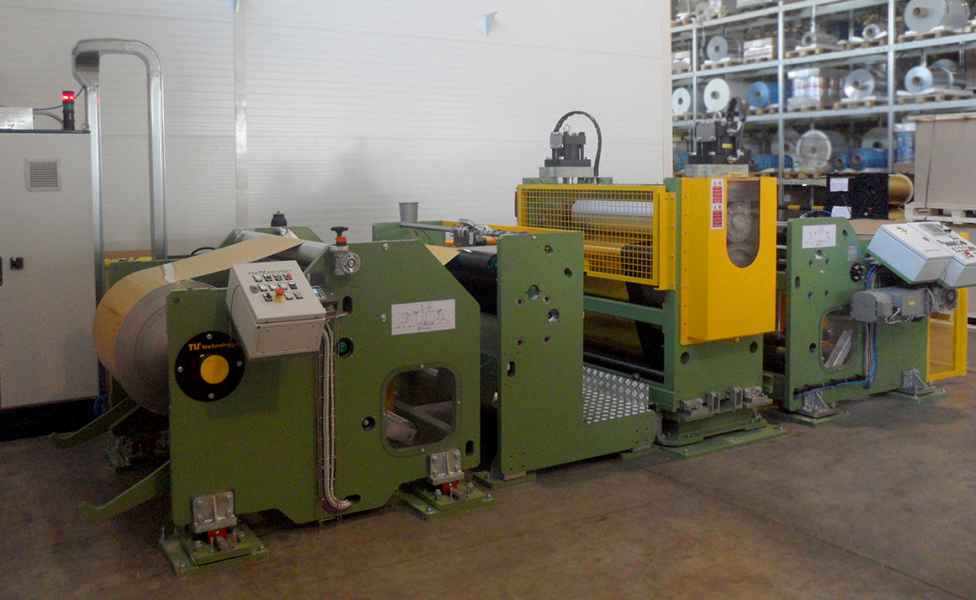

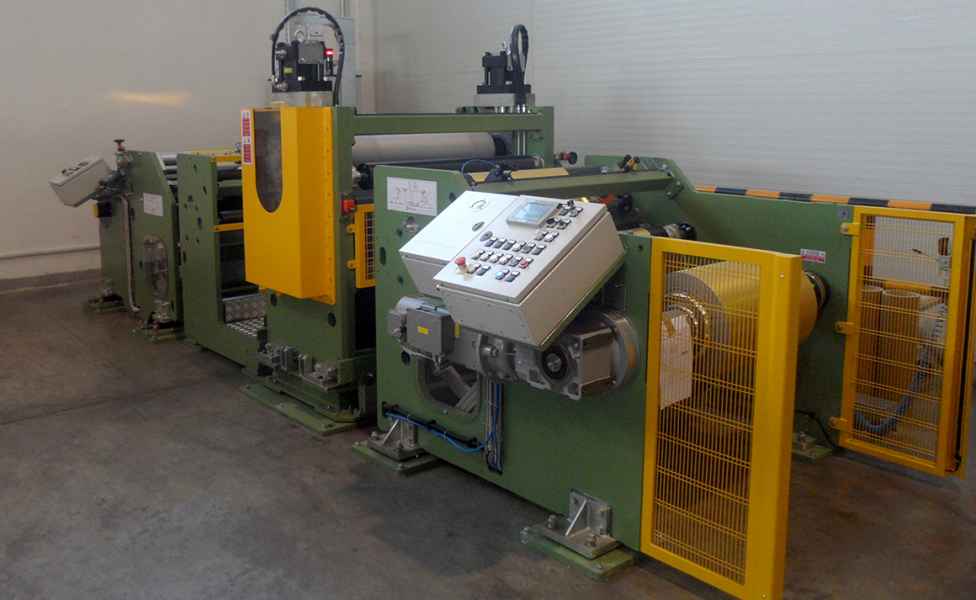

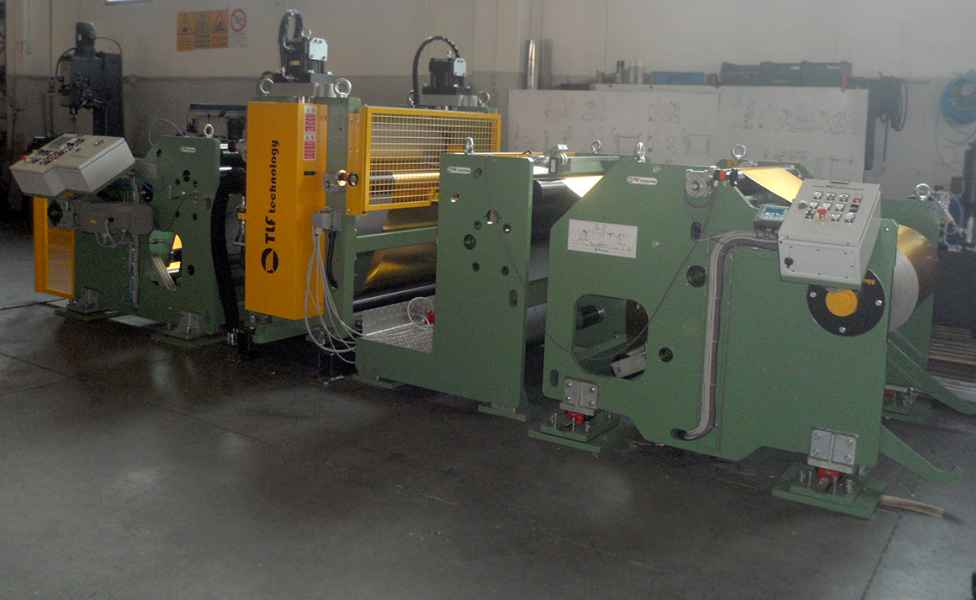

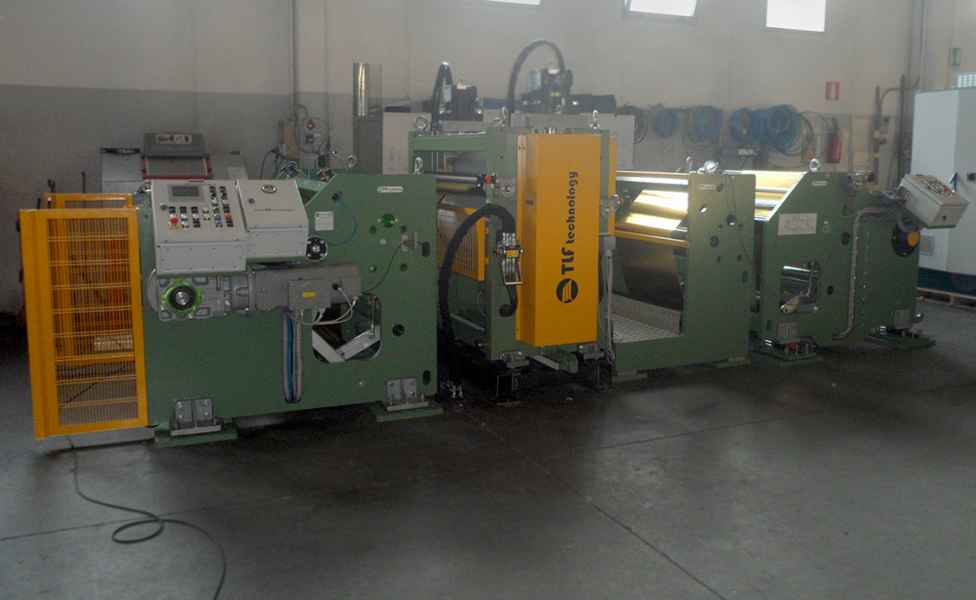

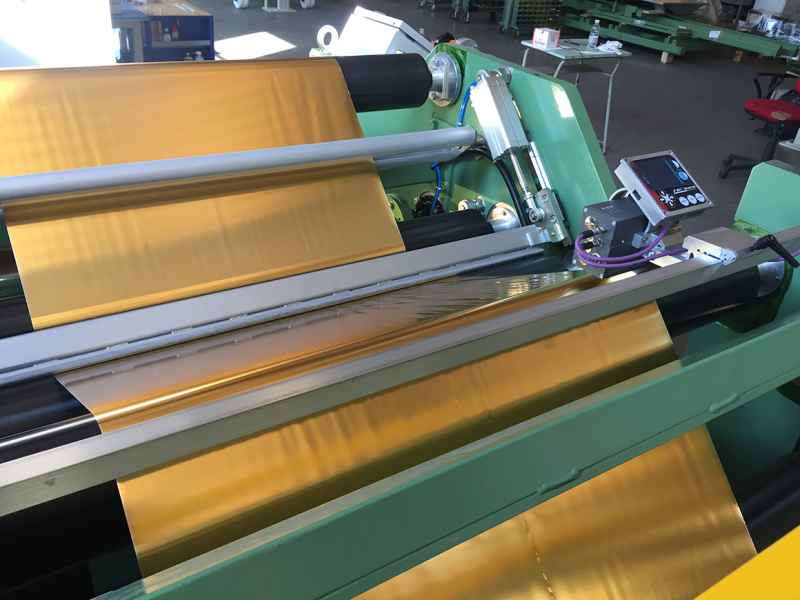

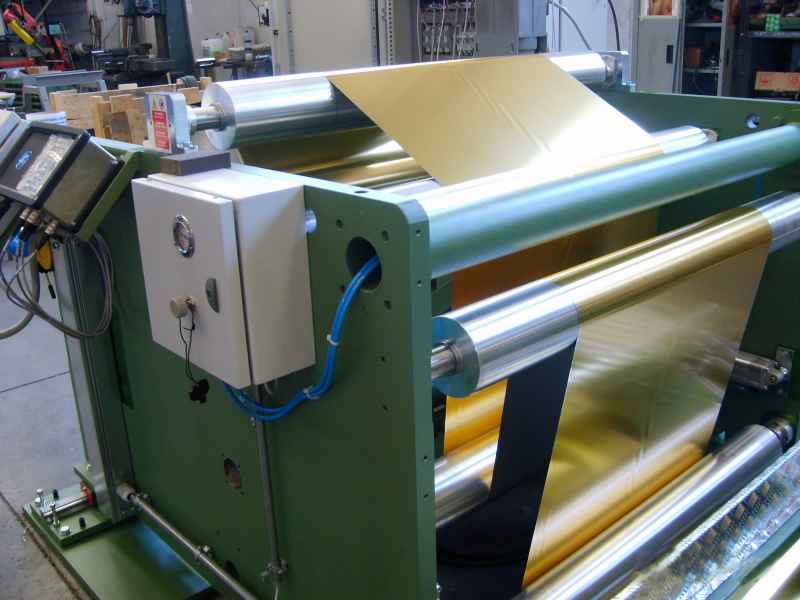

Linea di Goffratura carta o alluminio

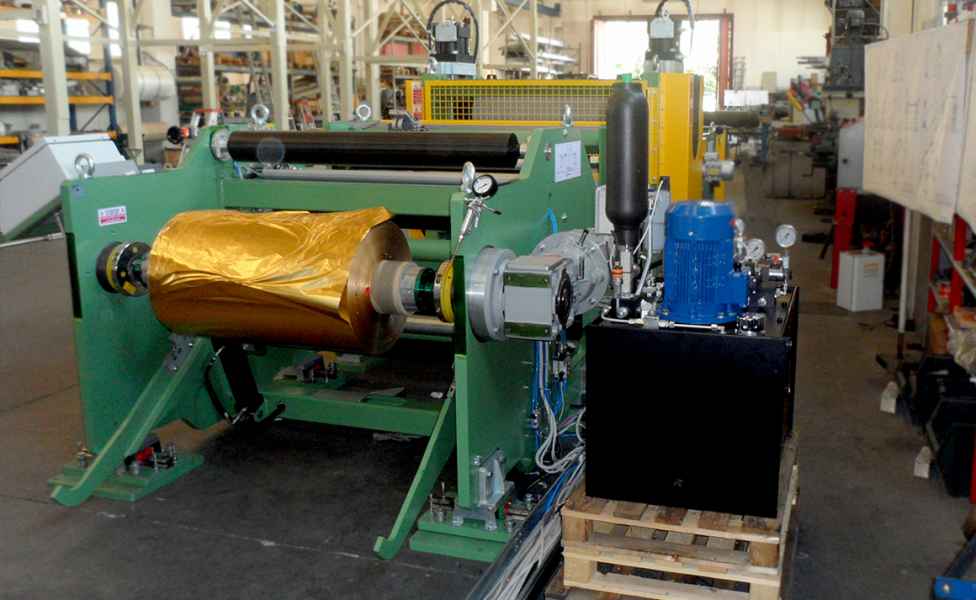

Modulo svolgitore semplice per singola bobina Ø massimo 1000 mm, supporti apribili ad aggancio rapido, motorizzazione indipendente per lo svolgimento delle bobine.

Modulo di sollevamento oleodinamico per il carico delle bobine sullo svolgitore tramite un sistema di leve con capacità di presa da terra.
Modulo ballerino a comando pneumatico ad alta sensibilità per il controllo dello svolgitore e del tiro sul materiale in svolgimento.
Modulo di allineamento trasversale per posizionamento e mantenimento preciso del materiale in svolgimento.

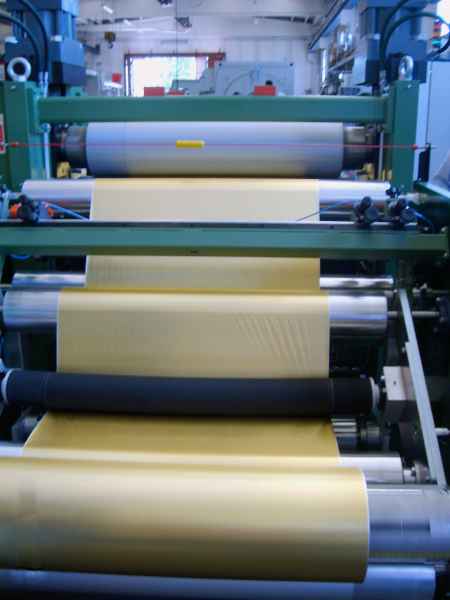

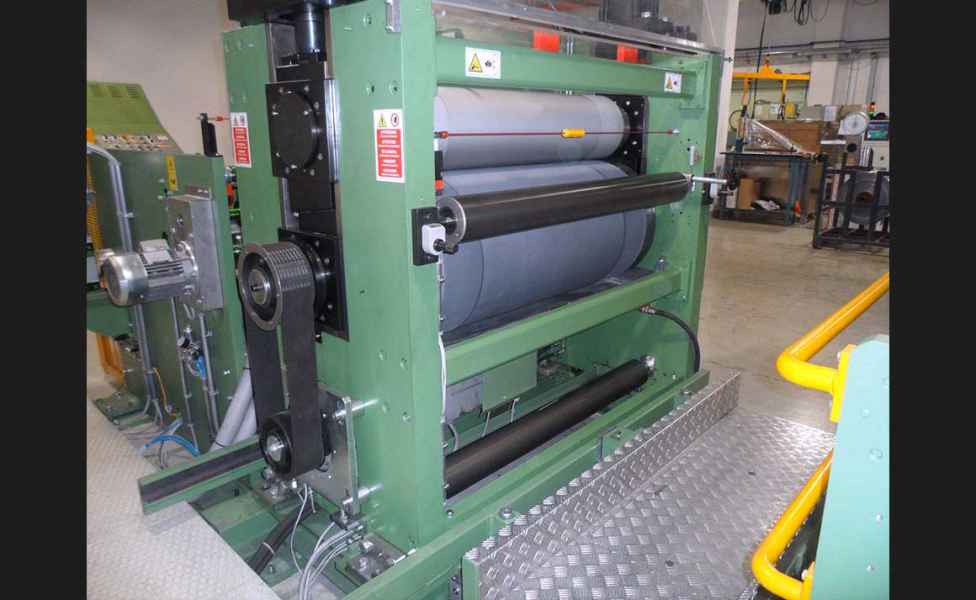

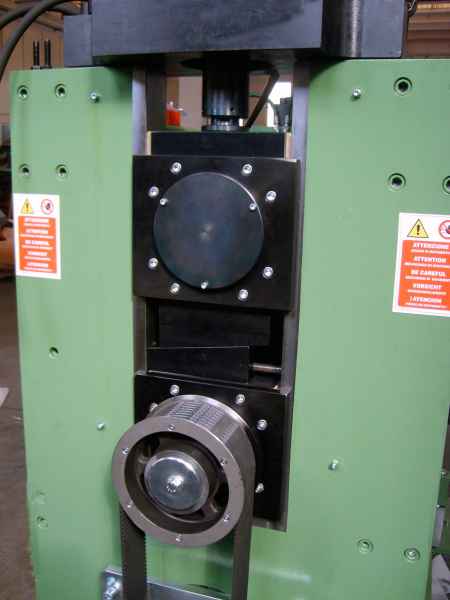

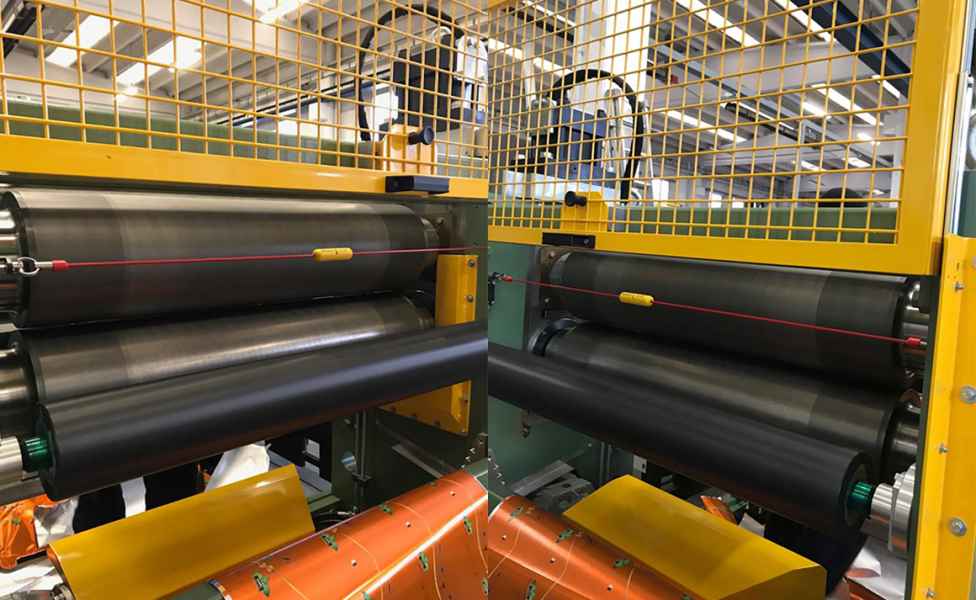

Modulo di goffratura intercambiabile costituito da un cilindro inciso ed un cilindro in cartalana, gruppo ingranaggi di comando, attuatori oleodinamici di messa in pressione, puntalini di regolazione micrometrica, cilindri di passaggio materiale, protezioni di sicurezza, costruzione a carrello estraibile per le operazioni di interscambio.
Gruppo di rifilo e taglio costituito da albero motorizzato portante i controcoltelli, supporto a guida e cremagliera per i coltelli ad inserimento pneumatico.
Gruppo cilindro estensore curvo ad effetto regolabile manualmente posto a valle del gruppo di taglio per la separazione delle bobine in avvolgimento.
Modulo avvolgitore a comando assiale per bobine fino a Ø 1000 completo di motorizzazione indipendente, mandrini ad aggancio rapido per alberi espansibili, rullatore supplementare con comando pneumatico regolabile, controllo del tiro in avvolgimento tramite servodiametro e celle di carico con visualizzazione a pannello del tiro effettivo.
Apparecchiatura elettrica e pneumatica completa per il comando ed il controllo della linea.
Dispositivi di sicurezza disposti sulla linea secondo le normative “CE” vigenti.
È possibile equipaggiare il modulo di goffratura con i rulli incisi acciaio/acciaio.

Dati tecnici:
  • VELOCITÀ OPERATIVA MASSIMA: 150 m/1'
  • DIAMETRO BOBINE IN ENTRATA: 1000 mm
  • DIAMETRO BOBINE IN USCITA: 800 mm
  • LARGHEZZA DI TAVOLA: 1100 mm
  • FASCIA UTILE MASSIMA: 950 mm (Tipico 820 - 840 mm)
  • VELOCITÀ MECCANICA: 20 ÷ 250 m/min
  • DIAMETRO CILINDRO INCISO: ≈ 250
  • DIAMETRO CILINDRO CARTALANA: ≈ 500
  • DIAMETRO BOBINE MAX: 1000 mm
  • TIRO SUL MATERIALE: 5 ÷ 80 kg

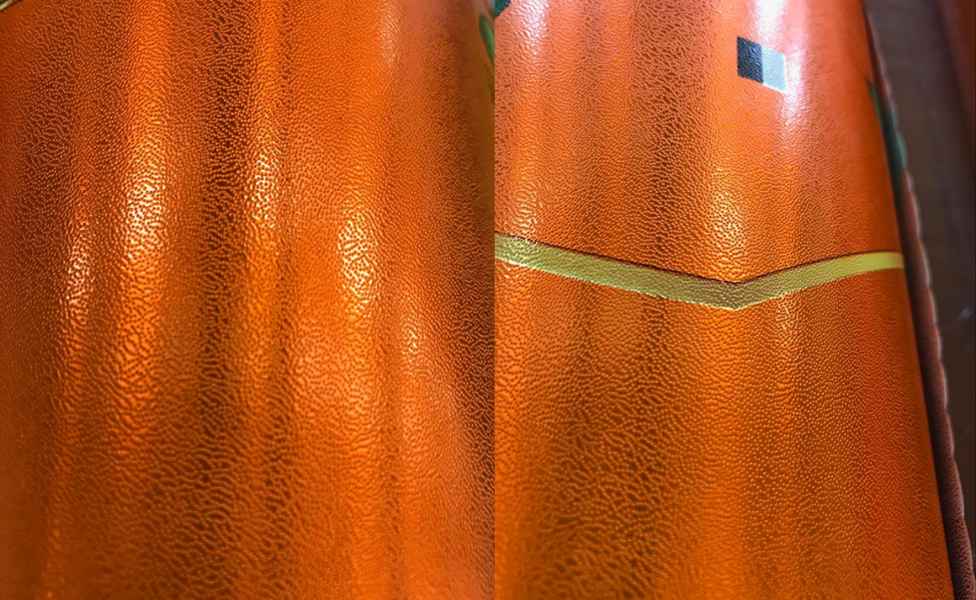

  • MATERIALI DA TRATTARE: Alluminio 8 ÷ 40 µ
