Adatta per applicare un film plastico protettivo su lamiere in alluminio fredde. Utilizzata nel settore siderurgico.
Dati tecnici:
- Velocità operativa max: 150 m/1’
- Fascia utile di lavoro: 1000 ÷ 1600 mm
- Diametro max bobine: 600 mm su anime da 3” (76 mm) e 6” (152 mm)
- Peso massimo bobina: 400kg

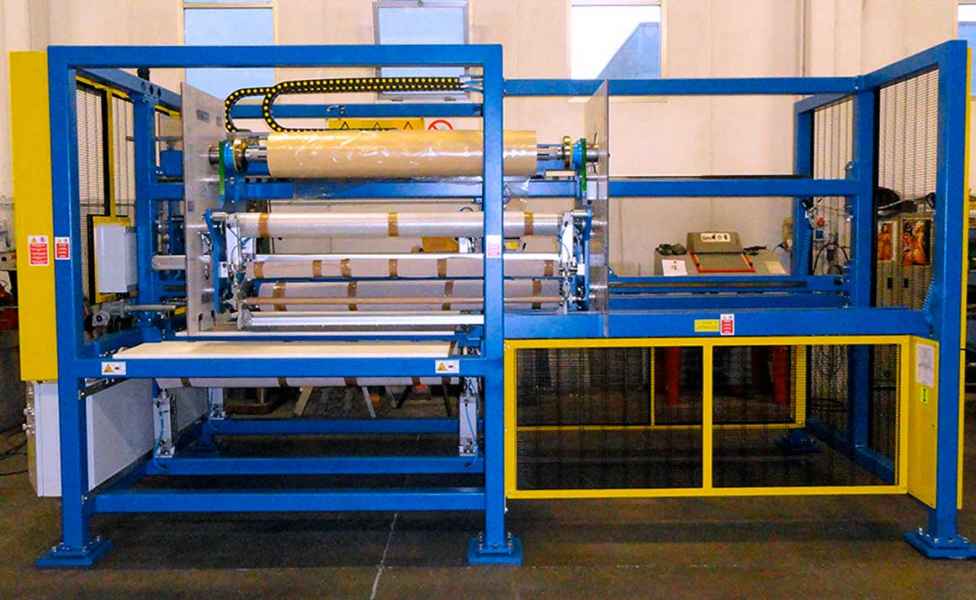

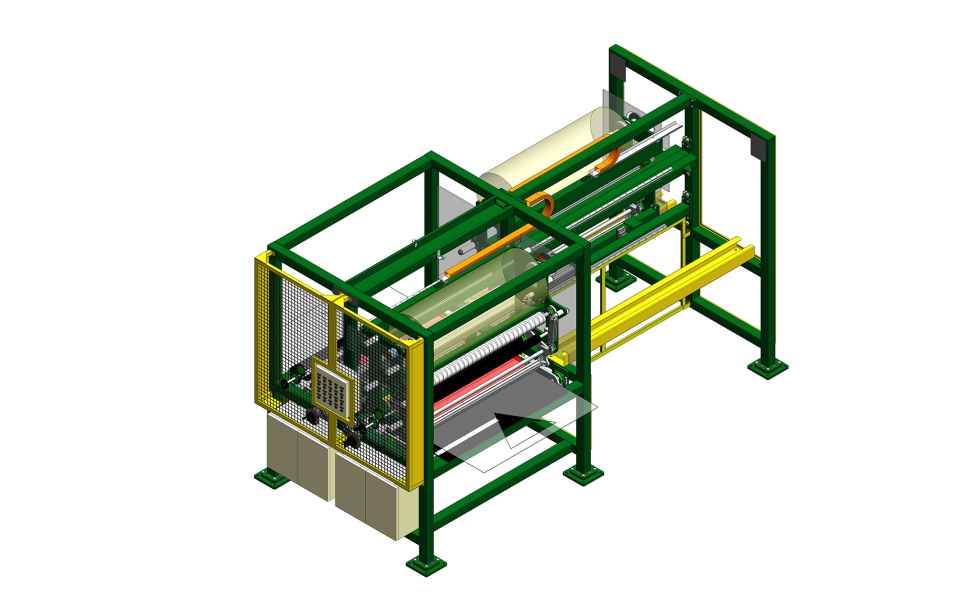

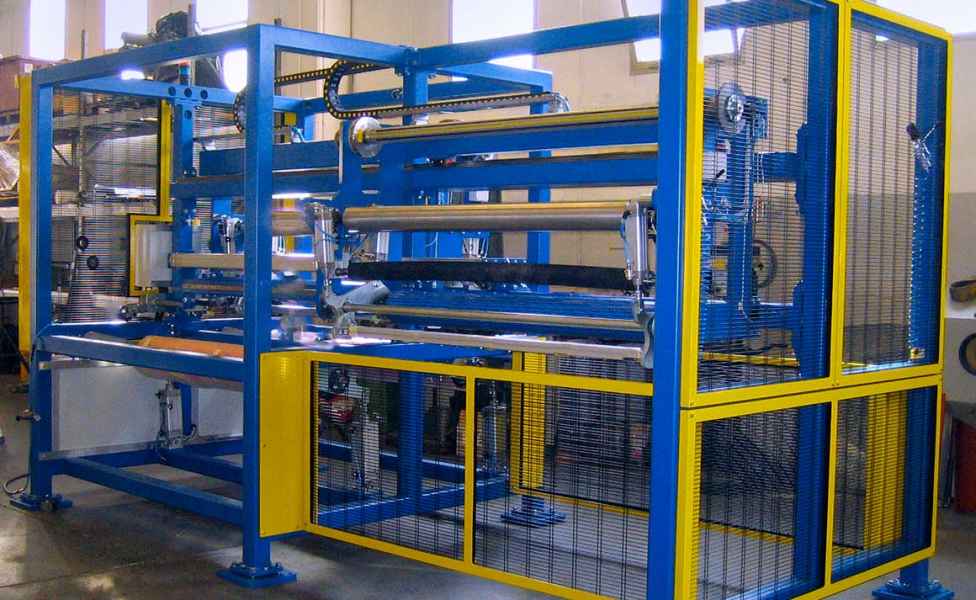

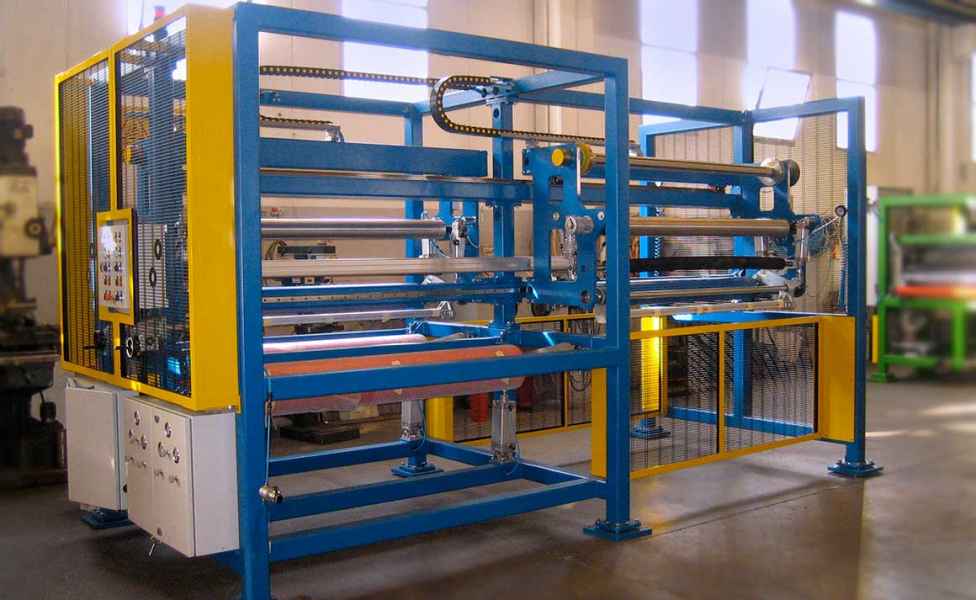

Il modulo è costituito da una struttura generale, protezioni perimetrali fisse ed apribili secondo la posizione e guide lineari di scorrimento dei due carrelli applicatori mobili in modo indipendente.
I rulli inferiori di contrasto a superficie gommata sono comandati pneumaticamente e regolabili a puntalino.
Sono presenti carrelli mobili con scorrimento su guide lineari per posizionamento di servizio fuori linea tramite traslazione a comando pneumatico, Supporti bobina tramite mandrini fissi ad aggancio rapido ed albero espansibile pneumatico per anime da 3” (76 mm) e 6” (152 mm).
I rulli applicatori con rivestimento in gomma ad alto spessore sono ancorati su di una struttura mobile a comando pneumatico con funzione di sollevamento, alleggerimento e messa in pressione a valori regolabili a seconda delle condizioni operative.
I sistemi di taglio del materiale - in svolgimento o da fermo - avvengono tramite coltello dentato comandato pneumaticamente e completo di protezioni nella zona di riposo.
I rulli estensori curvi sono completi di supporti regolabili per la distensione del materiale in entrata della zona di applicazione.
Il sistema di frenatura è regolabile a comando pneumatico manuale per il tensionamento del materiale in svolgimento, mentre l’allineamento del bordo materiale avviene tramite attuatore a comando manuale a volantino, indipendente per ogni gruppo.

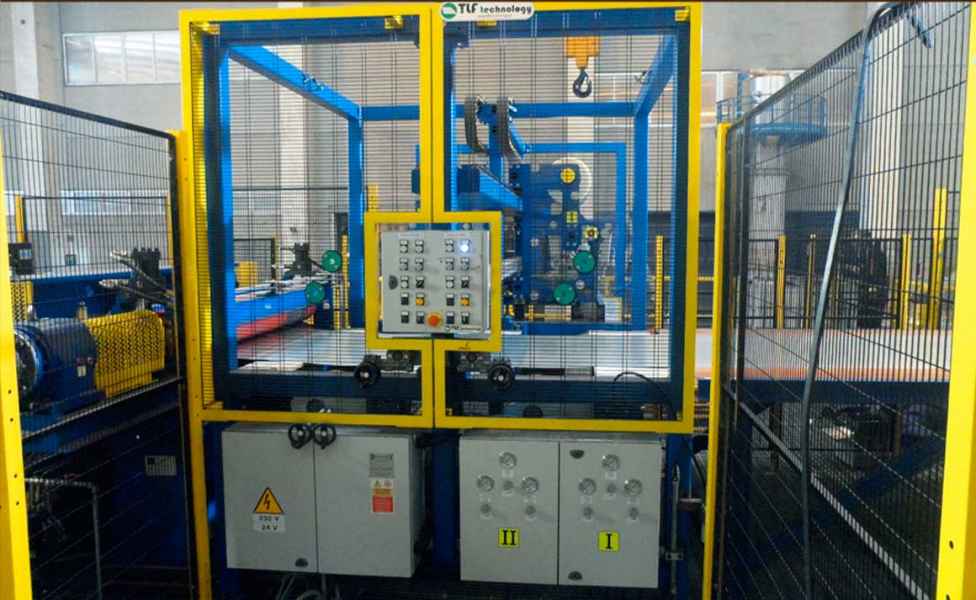

Apparecchiatura elettrica e pneumatica per il comando e controllo del gruppo inclusa.
