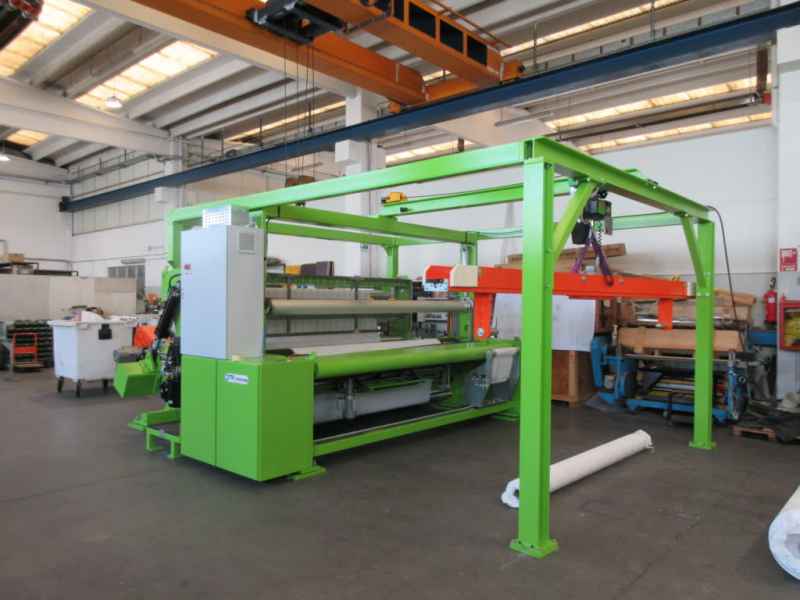

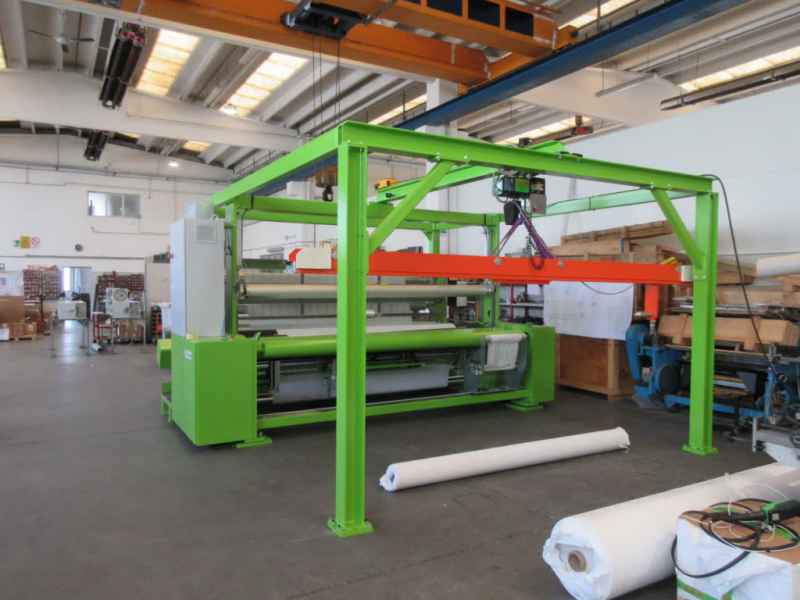

Linea ribobinatrice da grandi a piccoli rotoli

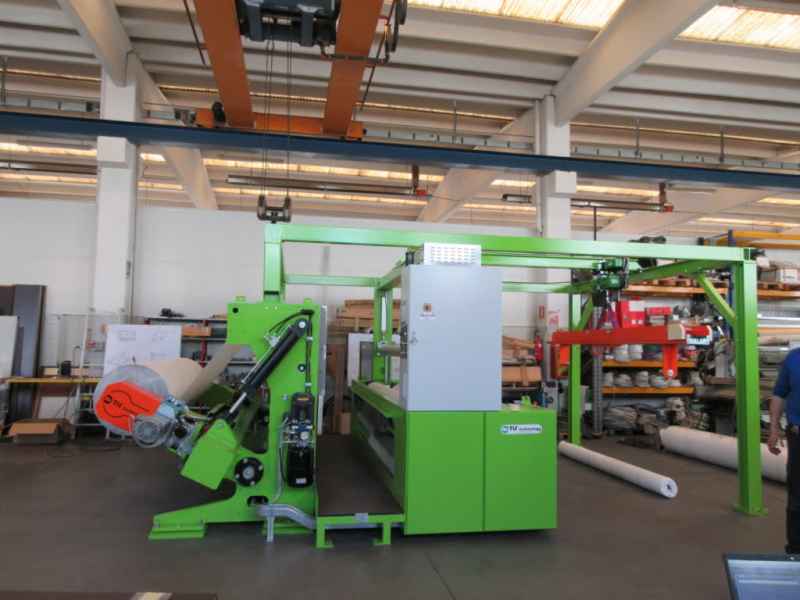

La linea ribobinatrice da grandi a piccoli rotoli è costituita da uno svolgitore shaftless con sistema idraulico a bracci oscillanti e scorrevoli che permettono una presa sicura e forte ed una motorizzazione ad azionamento assiale con motore a corrente alternata, azionamento vettoriale ed ingranaggi.

Ad esso è integrato un sistema automatico di allineamento del materiale ed una pedana operatore con superficie antiscivolo e aperture per un comodo passaggio del materiale.

L’avvolgitore ha una motorizzazione indipendente per una più compatta regolazione dei rulli di contatto ed il materiale viene tagliato dall’unità di taglio che automaticamente esegue il taglio alla fine della bobina per una più veloce ripresa.
Termina la linea un’unità di avvolgimento finale per l’imballo delle bobine con film.

Dati tecnici
  • Tavola rulli: 1000÷3400mm
  • Larghezza materiale: 800÷3200mm
  • Velocità di linea massima: 200 m/1’
  • Diametro massimo della bobina sullo svolgitore: 1200mm
  • Diametro minimo della bobina sullo svolgitore per la presa da terra: 600mm
  • Peso bobine massimo sullo svolgitore: 3500kg
  • Diametro massimo delle bobine in uscita: 400mm
  • Peso bobine massimo sull’avvolgitore: 500kg
  • Diametro delle anime sullo svolgitore: 3’’ (76mm) + 6’’ (152mm)
  • Diametro delle anime sull’avvolgitore: 3’’ (76mm)
  • Tipo di materiale lavorato: carta
  • Tensione massima del materiale: circa 100kg
