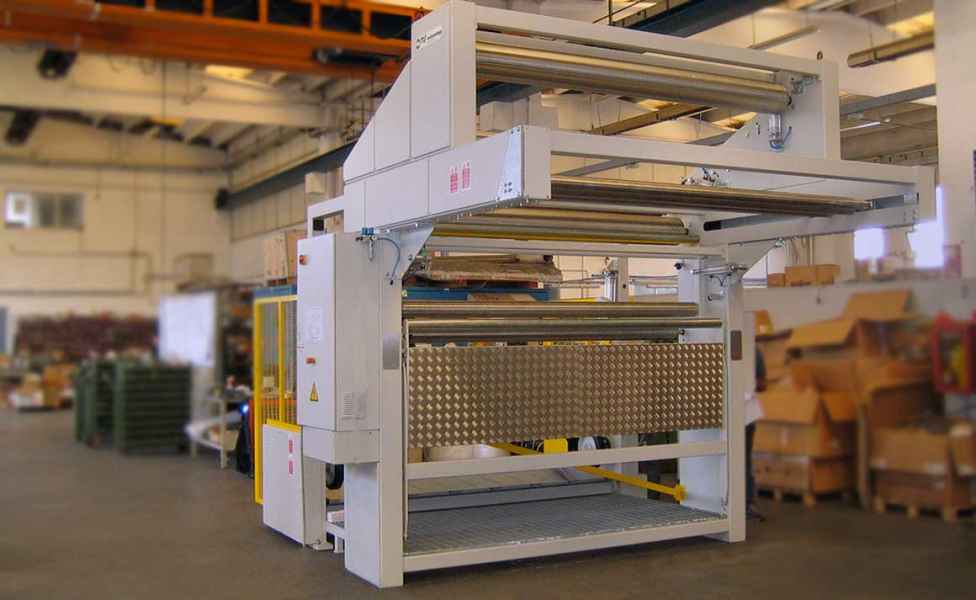

Linea di preparazione

Modulo Svolgitore duplex automatico bidirezionale per bobine fino a diametro massimo 1000 mm su alberi espansibili autocentranti da 6” (152 mm) 3” (76 mm) e mandrini ad aggancio rapido.

Sistema di cambio automatico bobina nelle due direzioni.

Ballerino di sincronismo per il controllo della velocità di svolgimento e del tiro sul materiale.

Allineamento automatico del bordo materiale tramite sistema di traslazione su pattini con comando da attuatore meccanico e rilevatore elettronico di bordo.

Modulo traino in entrata con calandra cromata, pressore gommato a comando pneumatico, motorizzazione indipendente, gruppo ballerino oscillante ad alta sensibilità completo di comando pneumatico.

Struttura portante ad intelaiatura controventata in robusti profilati predisposta per il supporto del modulo traino, del trattatore corona, del sistema allineatore FIFE.

Stazione di siliconatura costruita in robusto lamierato di ferro a forte spessore lavorato meccanicamente ed assemblato con distanziali di riferimento, completa di piastre di appoggio a terra e di livellamento.

Guide di riferimento e pattini di scorrimento a ricircolo di sfere portanti i vari rulli applicatori provvisti di supporti a smontaggio rapido.

Comando del posizionamento rulli tramite sistema pneumatico multiplo per il comando e la regolazione indipendente degli stessi.

Riscontri di posizionamento dei rulli applicatori tramite puntalini ad alta precisione facilmente regolabili manualmente e provvisti di indicatori di riferimento.

Rulli applicatori di tipo monolitico ad alta stabilità provvisti di circolazione interna di acqua per la stabilizzazione termica predisposti di giunti rotanti ed attacco per la trasmissione di comando, finitura esterna cromata lucida o rivestimento in gomma speciale resistente ai siliconi, secondo la posizione di lavoro.

Gruppo di motorizzazione su struttura addossata alla struttura principale portante i cinque motoriduttori di comando dei rulli tramite alberi cardanici di precisione.

Dighe di contenimento del prodotto comandate pneumaticamente agenti sui due rulli di entrata, vaschetta di raccolta del percolato durante il funzionamento e lo scarico Raclette regolabili per limitazione larghezza di copertura del silicone da regolare in accordo con la scalinatura del rullo applicatore finale.

Modulo di traino con calandra cromata e pressore gommato a comando pneumatico, motorizzazione indipendente, struttura predisposta per l’inserimento e l’adattamento alla struttura di supporto del gruppo “UV”.

Modulo Avvolgitore duplex automatico bidirezionale in esecuzione a bracci indipendenti e rincorrenti per bobine con diametro fino a 1000 mm su albero espansibile autocentrante da 6” (152 mm) e 3” (76 mm).

Avvolgimento a tiro regolabile con impostazione da pannello, rullatura a contatto con pressione regolabile o senza contatto con controllo di distanza, ballerino oscillante per il controllo del sincronismo di velocità e per la regolazione del tiro, allineamento automatico del bordo materiale tramite sistema di traslazione su pattini con comando da attuatore meccanico e rilevatore elettronico di bordo.

Apparecchiatura elettrica per il comando e controllo degli elementi e della linea nel suo insieme e predisposta per il collegamento di assistenza remota.

Paranco a comando elettrico in sollevamento e traslazione, completo di bilancino e funicelle per il carico delle bobine sullo svolgitore.

Dati tecnici:
  • LARGHEZZA RULLI: 2400 mm
  • LARGHEZZA TESSUTI: max 2200 mm
  • VELOCITA' MASSIMA DELLA LINEA: 30 m/1'
  • LARGHEZZA SUBBI: 2400 mm
  • DIAMETRO SUBBI VUOTI: 500 e 600 mm
  • DIAMETRO SUBBI PIENO: 1350 mm
